Mafsal Rulmanlar ve Mafsal Başları: Salınım Hareketinin Çözümü

Makinelerdeki her hareket, bir milin yüksek hızda sürekli olarak dönmesinden ibaret değildir. Hidrolik bir silindirin piston kolunun ileri geri çalışmasını, bir iş makinesinin kepçesini aşağı yukarı hareket ettiren kolların çalışmasını veya bir robot kolunun karmaşık eklem hareketlerini düşünün. Bu tür uygulamalarda, sürekli dönme yerine, yavaş, salınım yapan, yatan veya aynı anda birden fazla eksende hizasızlığı tolere etmesi gereken hareketler söz konusudur. İşte bu tür karmaşık ve düşük hızlı hareketleri, yüksek yükler altında güvenilir bir şekilde karşılamak için tasarlanmış özel yataklama elemanları vardır: mafsal rulmanlar (spherical plain bearings) ve onların bir gövde içine monte edilmiş hali olan mafsal başları (rod ends). Bu bileşenler, yuvarlanma prensibiyle değil, kayma prensibiyle çalışarak, makine bağlantı noktalarında esneklik ve sağlamlık sunarlar. Akça A.Ş., endüstrinin bu temel bağlantı ve hareket ihtiyaçlarını, geniş bir mafsal rulman ve mafsal başı yelpazesiyle karşılar.

Mafsal Rulman (Küresel Kaymalı Yatak) Nedir?

Tasarım: Bir mafsal rulman, en temel formuyla, küresel bir dış yüzeye sahip bir iç bilezik ve bu iç bileziğin içine oturduğu, yine küresel bir iç yüzeye sahip bir dış bilezikten oluşur. İçlerinde bilya veya makara gibi yuvarlanma elemanları bulunmaz.
Çalışma Prensibi: Hareket, iki bileziğin küresel yüzeylerinin birbiri üzerinde kaymasıyla gerçekleşir. Bu kayma yüzeyleri, sürtünmeyi en aza indirmek ve aşınma direncini artırmak için özel malzeme çiftlerinden oluşur. En yaygın kombinasyonlar çelik-çelik, çelik-bronz veya bakım gerektirmeyen tiplerde çelik-PTFE (teflon) kompozit şeklindedir.
Fonksiyonu: Mafsal rulmanların temel görevi, yuvarlanma elemanlı rulmanların tolere edemeyeceği kadar büyük statik yükleri veya yönü sürekli değişen ağır salınım yüklerini taşımaktır. Aynı zamanda, küresel tasarımları sayesinde, millerdeki büyük açısal hizasızlıkları ve yatıklık hareketlerini rahatlıkla karşılarlar.

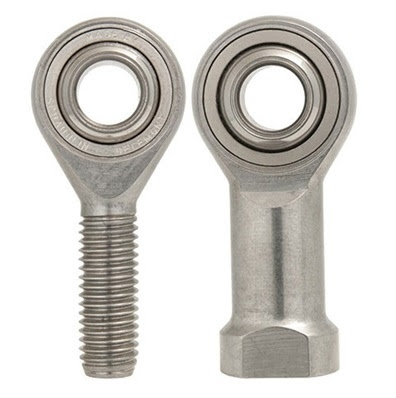

Mafsal Başları (Rod Ends): Bir Bağlantı Elemanı Olarak Rulman

Tasarım: Mafsal başı, temel olarak, içine bir mafsal rulmanın takıldığı, göz şeklinde bir kafaya ve bu kafaya bağlı bir sapa (shank) sahip bir gövdedir. Bu sap, bir çubuğa veya başka bir makine elemanına bağlantı için genellikle dişli bir yapıdadır.
Dişi (İçten Dişli) Tipler: Sap kısmında dişi vida dişi bulunur.
Erkek (Dıştan Dişli) Tipler: Sap kısmı, kendisi bir cıvata gibi dıştan dişlidir.
Fonksiyonu: Mafsal başları, birer esnek bağlantı elemanı olarak görev yaparlar. Hidrolik silindirlerin uçlarına, araçların rot kollarına veya endüstriyel makinelerdeki kontrol çubuklarının uçlarına takılarak, iki farklı parçayı birbirine bağlarken aralarındaki açısal farklılıklara ve hareketlere izin verirler.

Bakım Gerektiren ve Bakım Gerektirmeyen Tipler

Mafsal rulmanlar ve başları, yağlama ihtiyaçlarına göre iki ana gruba ayrılır:

Bakım Gerektiren Tipler: Genellikle çelik-çelik veya çelik-bronz kayma yüzeylerine sahiptirler. Bu yüzeyler arasındaki sürtünmeyi azaltmak ve aşınmayı önlemek için, düzenli aralıklarla gres ile yeniden yağlanmaları gerekir. Genellikle üzerlerinde, gresin basılacağı bir gresörlük bulunur. Ağır, şoklu ve sürekli yön değiştiren yüklerin olduğu uygulamalar için daha uygundurlar.
Bakım Gerektirmeyen Tipler: Bu tiplerde, kayma yüzeylerinden biri, PTFE (Teflon) gibi kendinden yağlamalı, çok düşük sürtünme katsayısına sahip bir kompozit malzeme ile kaplanmıştır. Bu sayede, ömürleri boyunca kesinlikle yeniden yağlama gerektirmezler. Yağlamanın zor, imkansız veya istenmediği (örneğin kirlilik yaratmaması gereken) uygulamalar için idealdirler.

Başlıca Kullanım Alanları

Mafsal rulmanların ve başlarının kullanım alanı son derece geniştir:

Hidrolik ve Pnömatik Silindirler: Silindirlerin piston kollarının ve gövdelerinin makineye bağlandığı “kulak” kısımlarında.
Tarım ve İnşaat Makineleri: Kepçe, bom, kol gibi hareketli parçaların tüm eklem noktalarında ve direksiyon mekanizmalarında.
Endüstriyel Otomasyon ve Robotik: Robot kollarının eklem noktalarında.
Taşıtlar: Ağır vasıtaların ve yarış araçlarının süspansiyon sistemlerinde, direksiyon rot kollarında.
Gıda ve Paketleme Makineleri: Hareketli iticilerin ve kılavuzların bağlantı noktalarında.

Sonuç: Dönmeyen Ama Hayati Olan Rulmanlar

“Rulman” kelimesi genellikle yüksek hızlı dönme hareketini çağrıştırsa da, mafsal rulmanlar ve başları, makinelerdeki diğer karmaşık hareket türlerinin ne kadar önemli olduğunu bize hatırlatır. Onlar olmadan, birçok makinenin temel bağlantılarını ve kontrol mekanizmalarını oluşturmak imkansız olurdu. Bir uygulamanın yükünü, hareket tipini ve bakım koşullarını göz önünde bulundurarak doğru tipte (bakımlı/bakımsız) ve doğru boyutta bir mafsal elemanı seçmek, o makinenin hassasiyetini ve güvenilirliğini doğrudan etkiler. Akça A.Ş., bu çok yönlü ve temel bileşenlerin geniş bir yelpazesini sunarak, makinelerinizdeki her türlü hareketin sağlam ve güvenilir temeller üzerine kurulmasını sağlar.
